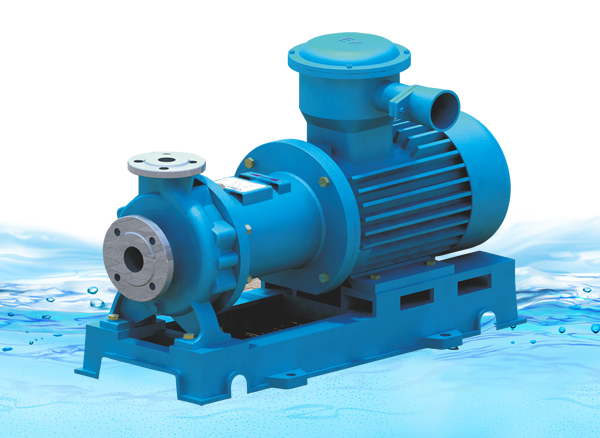

直聯式

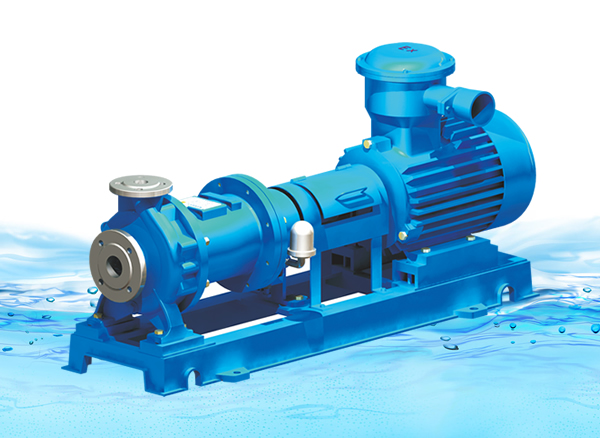

中間聯軸式
概述
lKIMH系列磁力驅動離心式化工流程泵是臥式懸臂、單吸、單級離心泵，葉輪為閉式，殼體為徑向剖分型式，底腳支撐，軸向吸入和垂直向上排出。KIMH泵體尺寸符合國際標準ISO2858和國家標準GB5662-85規定的尺寸參數，整機安裝尺寸可替代IH型化工離心機封泵.
結構形式
l整機采用模塊化、后開門式設計，組件通用性強，拆裝快捷，檢修方便。
l全部采用高溫釤鈷2:17磁鋼，耐溫性好
lSIC雙軸承全金屬鎧裝，耐磨、承載能力強；
l大磁隙防刮磨設計，外轉子全金屬封裝避免磁鋼意外脫落；
l隔離套耐壓防沖刷設計,有效解決底部穿孔和介質中顆粒造成的磨損；
l軸向力自平衡系統設計，泵內殘余軸向力小且隨工況變化自行調，確保泵在運行中軸承端面無磨損。
l直聯式：驅動轉子與電動機直接聯接，與從動轉子磁銜接，自動對中，輸送介質溫度小于200℃、無需伴熱、電機功率小于18.5KW的泵，一般采用直聯式。
l中間聯軸式：驅動轉子聯接在軸承箱一端，另一端通過聯軸器與電動機聯接。聯接時需對電機軸與軸承箱軸找正對中。輸送介質溫度大于200℃、需伴熱、電機功率大于15KW的泵，一般采用II型聯接。
主要技術參數
l流量（Q）: 3~400 m3/h
l揚程（H）: 3~130 m
l轉速: 1450 r/min~2900 r/min
l工作溫度： -45℃~250℃
l工作壓力： ≤2.5Mpa
l動力粘度： µ≤20cP
l配用電動機功率：1.1~160 KW
l旋轉方向： 從電機端看為順時針方向
型號說明
KIMH系列磁力驅動離心式化工流程泵的命名方法
例： KIMH 65 –50 –160
① ② ③ ④ ⑤
① 泵的系列名稱（英文縮寫）：凱銘公司符合國際標準的磁力驅動離心式化工流程泵；
② 泵的吸入口徑65mm;
③ 泵的排出口徑50mm;
④ 葉輪名義尺寸160mm;
⑤ 泵的結構形式為直聯式；（空白-為直聯式；L-為中間聯軸式；B-為保溫中間聯軸式；C-直聯端節式；H-高溫增強中間聯軸 ） |
